Boiled Peanut Ver.0.840
オンライン・マニュアル

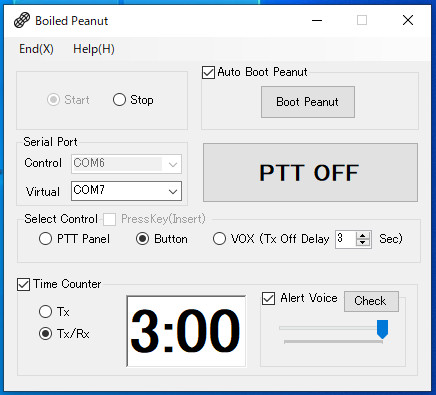

＜メインウィンドウ＞

＜PTT操作パネル（ミニウィンドウ）＞






　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　
このソフトウェアについて
＜概要＞
　 　
　このプログラムは、PA7LIM David氏作のVoIPアプリ「Peanut」の送受信制御を補助するソフトウェアです。Peanutのスライド式PTTやスペースキーを直接押しての操作がしづらい時に便利なソフトウェアです。
　 　
　Peanutアプリは、常に最前面に表示させる機能（Always on Top）がありますが、その機能をオンにするとブラウザ等他のソフトウェアを使用したいときに画面が見づらくなる場合があります。
　 　
　本ソフトのPTT Panel（ミニウィンドウ）は、とても小さなウィンドウでWindowsデスクトップ画面上で常に最前面に表示されますが、あまりデスクトップ画面領域を占有しません。
　 　
　ゲジゲジクラブのKeyer XRを使用すると、CW-PCMルームで比較的簡単に疑似的なセミブレークイン送信ができます。
　 　
　Ver.0840からシリアルポートからの制御に変更対応して、より確実に送受信の切り替えが可能になりました。

＜特徴＞3種類の制御方法が可能
  • (1)PTT Panel => 本ソフトウェア上についているPTTボタンを利用する方法。
  • (2)Button => パソコンのシリアルポートのCTS信号にGNDを落とすようにプッシュスイッチなどのボタンを製作してコントロールする方法。
  • (3)VOX => VOX回路やF2A発信機回路（CW PCMルーム用）のPTTコントロール信号をシリアルポートのCTS信号とGND間に接続して利用する方法。
＜動作環境＞
パソコンOS：Windows 10(XP,Vista,7等での動作未確認です。）
PCに.NET Framework 4.8以上がインストールされている必要があります。
付属の「PTT Panel」以外の方法で制御するときは、パソコンとの接続にシリアルポートの（CTS信号とGND）を結線するボタンまたは制御回路を自作する必要があります。
尚、エレキー等を接続するときは、回路的に接続して問題がないか気をつけて下さい。エレキーが壊れる恐れがあります。
作者は、下記の「USB - TTLシリアルアダプター」を使用しています。（ご利用は自己責任で！）

＜作者がVOX（F2A）モードで利用している高機能CWメモリーエレキーヤ　Keyer XR＞
  • 蚰蜒倶楽部−げじげじくらぶ（公式サイト）　紹介ページ
    		•
  • 蚰蜒倶楽部−げじげじくらぶ（販売サイト）楽天IDで支払い可能（楽天Pay）　BOOTH
    		•
    　 　
    Keyer XRとの接続方法は、F2 OUTジャックのLチャンネルからトーン信号を、RチャンネルからPTT制御信号を取り出せるように3.5mmの分配ケーブルを自作します。分配ケーブルのLチャンネルの方をパソコンのLINE IN又はMIC INへ接続して、Rチャンネルの方をUSBシリアルアダプタのCTS信号に接続します。あとは、本ソフトウェアの設定をVoxに切り替えるだけです。尚、Tx off Delayを作者は3秒に設定しています。
    パソコンのシリアルポートに直接接続しないでください。回路的に接続して問題がないか気をつけて下さい。エレキーが壊れる恐れがあります。作者は、上記の「USB - TTLシリアルアダプター」を使用して接続しています。（ご利用は自己責任で！）

    ＜回路を参考にさせていただいたサイト＞
  • 月刊FBニュース 楽しいエレクトロニクス工作　第78回　F2A発振器
    		•
  • JQ1YDA　スケルチ信号を外部で生成してWiRES-IIインターフェースをつなぐ回路
    		•
    ＜ソフトウェアのご利用について＞
  • フリーソフトとして公開します。どなたでも自由にダウンロードしてご利用ください。ダウンロードは、こちら(Ver.0.840 Download Here! [2022/05/07])です。
    		•
  • 仮想シリアルポートが不要な旧バージョンのダウンロードは、こちらからです。
    		•
    ＜更新リスト＞
  • VoxからButtonに切り替えた時の最初の不具合を修正(Ver.0.811)
    		•
  • タイマーカウンター機能を追加(Ver.0.820)
    		•
  • PressKeyの仕様変更。ミニウィンドウに切り替えた時に自動Startするように変更。Vox機能の不具合を修正。(Ver.0.821)
    		•
  • 送信3分経過後の動作を変更。PressKeyの軽微な不具合を修正。(Ver.0.830)
    		•
  • コントロール方法をシリアルポート制御に変更。(Ver.0.840)
    		•
    ※本ソフトウェアを使用してみた感想やバグ・ご要望等が有りましたら、メール（readme.txt内に記載）、ソフトウェアサポートBBSにご連絡いただけると助かります。
    ＜今後のアップデート予定＞
    送受信を行い、動作確認を継続します。
    [不具合の解消]
    出来る限りの修正は行うつもりですが、マイペースで進めていますので時間がかかると思います。
    [機能拡張]
    現在のところ予定がありません。
    使い方
    ＜com0comのインストール及び設定＞
  • 仮想シリアルポートソフトウェアcom0comをインストールする（既に同様の機能を有するソフトウェアがあれば不要）
    		•
    1.「com0com」のダウンロードサイトにアクセスします。

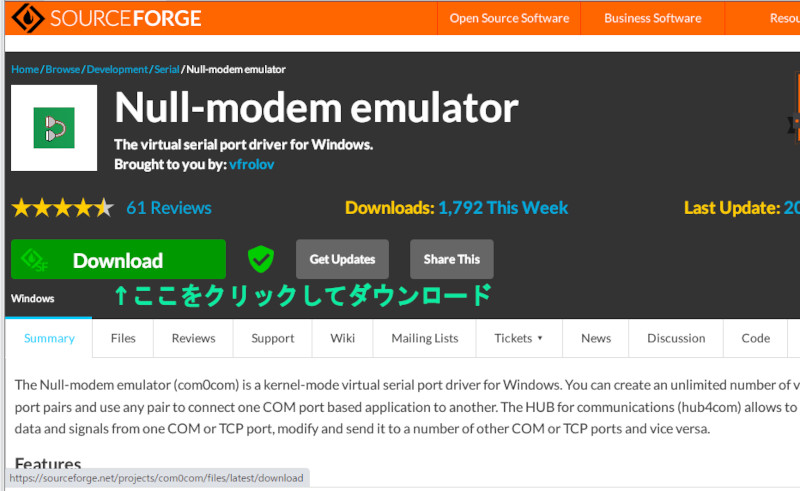

    2.「Download」をクリックして、ソフトウェアのZipファイルをダウンロードしてパソコンに保存します。

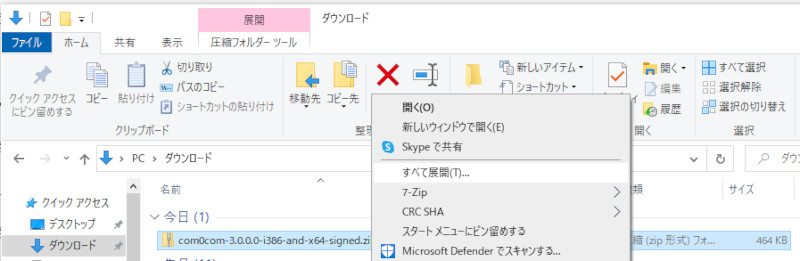

    3.ダウンロードしたファイル「com0com-3.0.0.0-i386-and-x64-signed.zip」をファイルエクスプローラーで右クリックして「すべて展開」します。

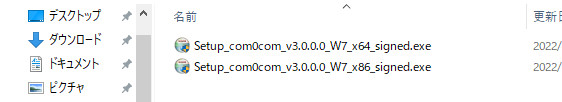

    4.展開して開いたフォルダ内のファイルから「Setup_com0com_v3.0.0.0_W7_x64_signed.exe」（64ビットWindowsの場合）ダブルクリックして、インストールを開始します。

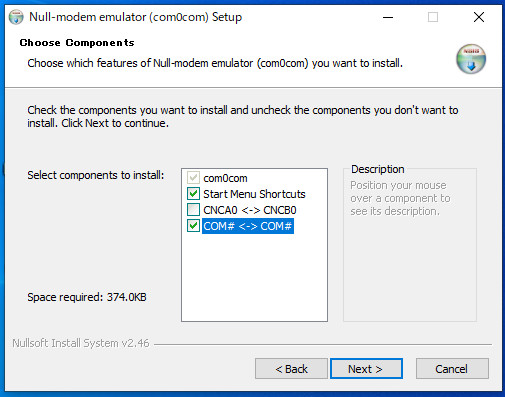

    5.「setup」でこのように選択してインストールすると良いのではと思います。

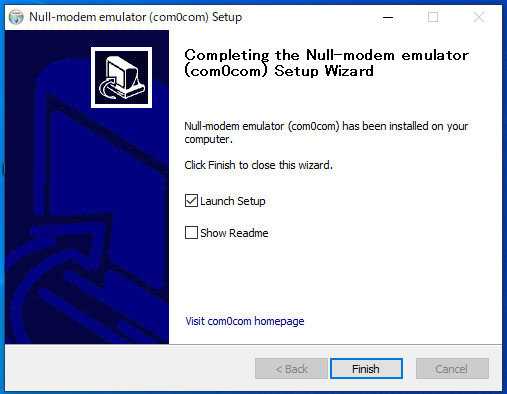

    6.インストール完了直後、「Launch Setup」にチェックマークを入れてから「Finish」ボタンをクリックして設定ウィンドウに移行します。

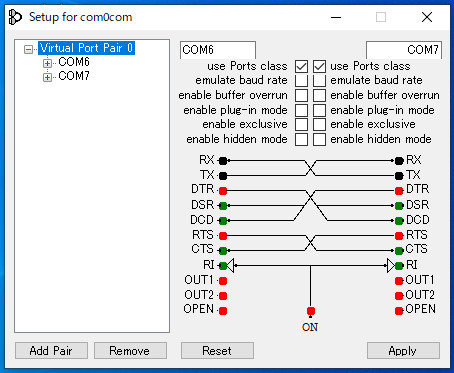

    7.私の場合、空いているCOMポート番号に自動でセットされていました。セットされていない場合は、空いているCOM番号を入力して「Apply」ボタンをクリックしてcom0comの設定は完了です。この1ペア（2つのCOM番号）をメモなどして覚えておいてください。あとで必要になります。
    ＜Peanutの準備設定＞
  • シリアルPTT機能を有効にする
    		•

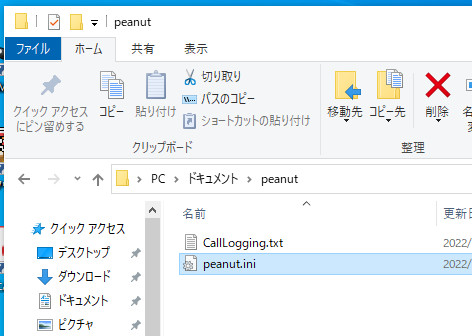

    1.お使いのWindowsPCの「ドキュメント」フォルダ内に「peanut」フォルダがあります。そのフォルダ内の「peant.ini」ファイルをダブルクリックしてメモ帳から開きます。

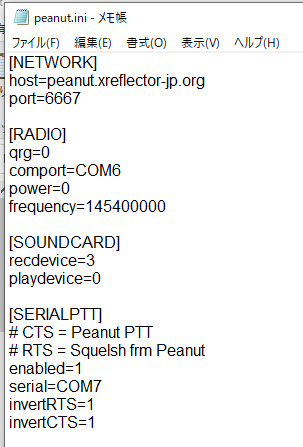

    2.ファイルをスクロールして一番下に下記の項目を追加して、そのiniファイルを保存します。尚、「serial=COM7」の部分は、先ほど設定したcom0comのポート番号の片方を記入します。2つのcomポート番号のどちらか1つでOKです。

    [SERIALPTT]
    # CTS = Peanut PTT
    # RTS = Squelsh frm Peanut
    enabled=1
    serial=COM7
    invertRTS=1
    invertCTS=1

    「PTT Panel（内蔵PTT）」のみでコントロールする場合は、次に「シリアルポート(COMポート)を有効にする」を読んでください。。
  • 外部PTT機能を有効にする
    		•
    パソコンに物理スイッチ等を付けて制御する場合は、次の外部PTT機能を有効にする必要があります。
    （必要なもの）
    1.タクトスイッチなどのプッシュボタン（モーメンタリー[ボタンを押している時だけ通電する仕様]）。
    2.「USB - TTLシリアルアダプター」。
    作者は、下記の「USB - TTLシリアルアダプター」を使用しています。（ご利用は自己責任で！）
    （設定[Windows10]）
    1.デスクトップ画面の左下にある「Windows」ボタンをマウスで右クリックします。
    2.「デバイスマネージャー(M)」を選択して左クリックします。
    3.「ポート（COMとLPT）」の項目を確認します。
    4.「USB - TTLシリアルアダプター」をパソコンのUSBポートに接続します。

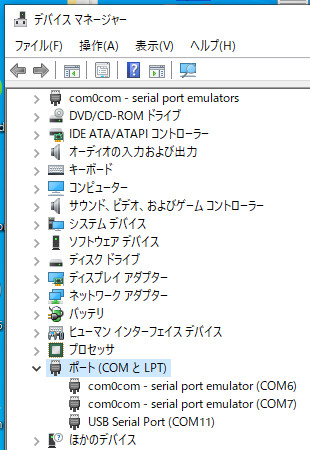

    5.先ほど確認した「ポート（COMとLPT）」内に新たに追加になったUSBシリアルポートデバイスのCOMポート番号をメモなどして覚えておきます。画像の例では、COM11です。

  • シリアルポート(COMポート)を有効にする
    		•
    1.「BoiledPeanut.exe」をダブルクリックして起動します。

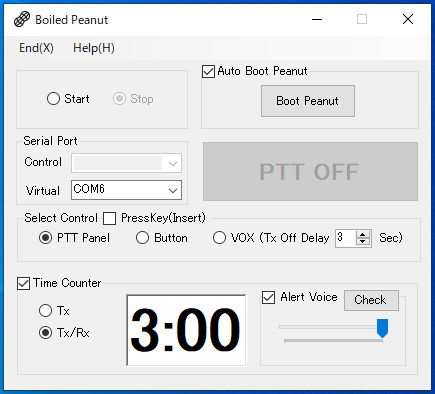

    2.メイン画面が開いたら、それぞれ以下のように設定します。

    （PTT Panelを使用する場合）ソフトウェア内蔵のPTTボタンを使う場合
    1.「Select Control」を「PTT Panel」に選択します。
    2.「Virtual」をcom0comで登録設定したCOMポートで「Peanutに設定しなかったもう片方のCOMポート番号」を選択します。

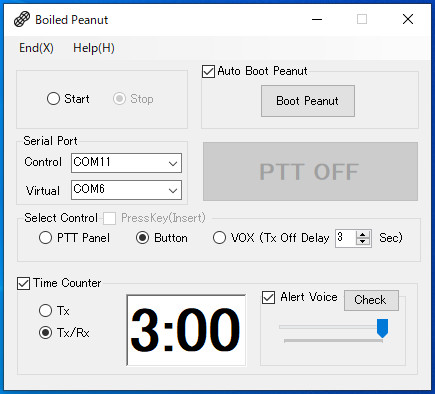

    （ButtonまたはVOXを使用する場合）物理スイッチやVOX回路を使う場合
    1.「Select Control」を物理スイッチの場合「Button」、VOX回路の場合「VOX」に選択します。
    2.「Virtual」をcom0comで登録設定したCOMポートで「Peanutに設定しなかったもう片方のCOMポート番号」を選択します。
    3.「Control」を「USB - TTLシリアルアダプター」のCOMポート番号に選択します。

    以上で使用前の準備設定は、完了です。

    ＜設定・操作方法＞
    詳しくは、次の動画をご覧ください。
    Boiled Peanut操作方法動画

    ＜動画投稿以降に追加された（動画で説明されていない）新機能について＞
  • タイムカウンター機能（好みでオンオフできます）
    		•
    1.Tx=>送信時のみの時間をカウントします（3分経過で自動でスタンバイになります）。
    2.Tx/Rx=>送受信両方の時間をカウントします（送信時のみ3分経過で自動でスタンバイになります）。
  • Alert Voice機能（好みでオンオフできます）
    		•
    3分経過すると音声で警告します。
    「Check」ボタンは、その下のスライドバーで警告音声の音量調整ができます。
  • メインからミニウィンドウへ切り替えた時には自動スタート
    		•
    メインウィンドウで機能がストップしていても、ミニウィンドウにするだけで、機能が自動でスタートします。



    注意事項
    　
    ・このソフトウェアはフリーウェアです。
    ・本ソフトウェアの著作権はNorio Komatsu (7N1MPI) が保有しています。
    ・本ソフトのプログラムデータの改造等は、行わないで下さい。
    ・本ソフトを使用して起きた損害に、作者は一切責任を負いません。ご自分の責任でご使用下さい。
    ・本ソフトを使用してみた感想やバグ・要望等が有りましたら、メール(readme.txt内に記載) 、ソフトウェアサポートBBSにご連絡いただけるとうれしいです。

    ・作者(7N1MPI)が管理するPeanutルームは、XLX329Pです。主な使用D-starレピーターは、那須430(JP1YGQ A)です。入室およびコールを歓迎します。
